  • 商品说明

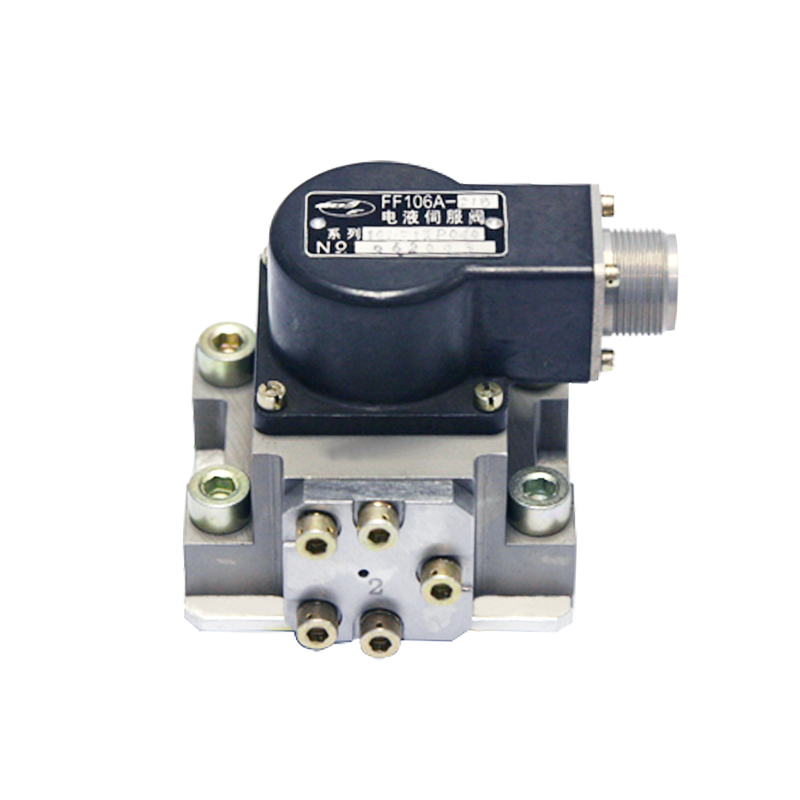

双喷嘴-挡板力反馈两级电液流量控制伺服阀,可提供额定流量为103l,218l


性能指标
performance

项目        型 别

items            model

ff106a-103

ff106a-218  ff106a-234

供油压力范围[mpa]

supply pressure[mpa]

2~28

额定供油压力ps[mpa]

rated supply pressure ps[mpa]

21

额定流量qn[l/min]

rated flow qn[l/min]

63

100

额定电流in[ma]

rated current in[ma]

15

40

滞  环[%]

hysteresis[%]

≤4

分 辨 率[%]

threshold[%]

≤1

非线性度[%]

nonlinearity[%]

≤±7.5

不对称度[%]

unsymmetry[%]

≤±10

压力增益[%ps/1%in]

pressure gain[%ps/1%in]

>30

内  漏[l/min]

internal leakage[l/min]

≤3

零  偏[%]

null bias[%]

≤±3

供油压力零漂(80~110%ps)[%]

null shift with supply pressure of
(80~110%ps)[%]

≤±2

回油压力零漂(0~20% ps)[%]

null shift with return pressure of
(0~20%ps)[%]

≤±2

温度零漂(每变化56℃)[%]

null shift with temperature of
(each℃)[%]

≤±4

频 率
特 性

幅频宽(-3db)[hz]

frequency response

amplitude radio with
(-3db)[hz]

≥40

相频宽(-90°)[hz]

phase lag with
(-90°)[hz]

≥50

工作温度[℃]

working tempature[℃]

-30~+100

净  重[kg]

net weight[kg]

1.43


额定电流、线圈电阻及电感
rated current、coil resistance and inductance

每个线圈在20℃时的电阻值(欧姆)
resistance of each coil at 20℃(ω)

额定电流(ma)
rated current(ma)

近似的线圈电感(亨)    proximate coil inductance(h)

差动、并联或单线圈
differential、parallel or individual coils

串联  series

差动联接  differential

串联  series

单线圈  individual

并联  parallel

80

40

20

0.98

2.0

0.58

0.5

200

15

7.5

2.41

5.0

1.8

1.5
