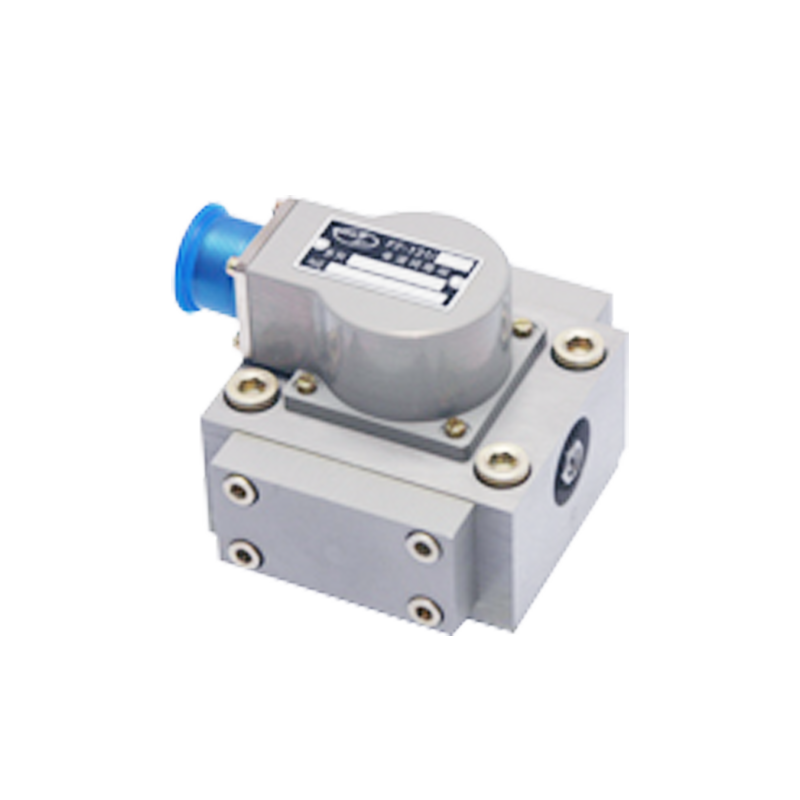

双喷嘴挡板阀
性能指标
performance
项目 型别 | items model | ff-131/100 | ff-131/101 | ff-131/102 | ff-131/125 | ff-131/103 | ff-131/104 |
供油压力范围［mpa］ | supply pressure［mpa］ | 1.4～21（允许达到28） |
额定供油压力ps［mpa］ | rated supply pressure ps［mpa］ | 21（允许达到28） |
额定流量qn［l/min］ | rated flow qn［l/min］ | 6.5 | 16.5 | 32.5 | 50 | 65 | 100 |
额定电流in［ma］ | rated current in［ma］ | 15 | 15 | 15 | 15 | 15 | 40 |
滞 环［%］ | hysteresis［%］ | ≤3 |
分 辨 率［%］ | threshold［%］ | ≤1 |
非线性度［%］ | nonlinearity［%］ | ≤±7.5 |
不对称度［%］ | unsymmetry［%］ | ≤±10 |
压力增益［%ps/1%in］ | pressure gain［%ps/1%in］ | ＞30 |
内 漏［l/min］（7mpa） | internal leakage［l/min］（7mpa） | 0.7 | 0.9 | 1.4 | 2 | 3 | 3 |
零 偏［%］ | null bias［%］ | ≤±3 |
供油压力零漂（80～110%ps）［%］ | null shift with supply pressure of
（80～110%ps）［%］ | ≤±2 |
回油压力零漂（0～20% ps）［%］ | null shift with return pressure of
（0～20%ps）［%］ | ≤±2 |
温度零漂（每变化56℃）［%］ | null shift with temperature of
（each56℃）［%］ | ≤±4 |
频 率
特 性 | 幅频宽（－3db）［hz］ | frequency response | amplitude radio with
（－3db）［hz］ | ≥100 | ≥100 | ≥100 | ≥70 | ≥70 | ≥50 |
相频宽（－90°）［hz］ | phase lag with
（－90°）［hz］ | ≥100 | ≥100 | ≥100 | ≥70 | ≥70 | ≥50 |
工作温度［℃］ | working temperature［℃］ | -30～ 100 |
净 重［kg］ | net weight［kg］ | 1 |
额定电流、线圈电阻及电感
rated current、coil resistance and inductance
每个线圈在20℃时的电阻值（欧姆）
resistance of each coil at 20℃（ω） | 额定电流（ma）
rated current（ma） | 近似的线圈电感（亨） proximate coil inductance（h） |
差动、并联或单线圈
differential、parallel or individual coils | 串联 series | 串联 series |
ff-131/100 | 200 | 15 | 7.5 | 5.0 |
ff-131/101 | 200 | 15 | 7.5 | 5.0 |
ff-131/102 | 200 | 15 | 7.5 | 5.0 |
ff-131/125 | 200 | 15 | 7.5 | 5.0 |
ff-131/103 | 200 | 15 | 7.5 | 5.0 |
ff-131/104 | 80 | 40 | 20 | 2.0 |
